什么是立面圖?什么是剖面圖?什么是節點圖?什么是大樣圖?相信很多人都弄不太清楚，下面嵐禾深化設計為大家介紹，立面圖、剖面圖、節點圖、大樣圖有啥區別：
問
立面圖、剖面圖、節點圖、大樣圖有啥區別?
答
立面圖：建筑的立面，也就是從外面看的一個面;
剖面圖：就是剖到哪，就畫那的立面，如一個蘋果切到那畫哪，就是剖面圖;
節點圖：一個的東西詳細結構圖紙;
大樣圖：和節點圖一樣都是花詳細的結構圖，不同的是大樣圖要標注使用材料。
分析

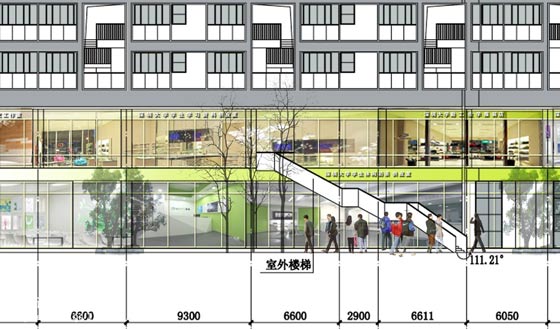

什么是立面圖?
在與房屋立面平行的投影面上，所作房屋的正投影圖，稱為建筑立面圖，簡稱立面圖。

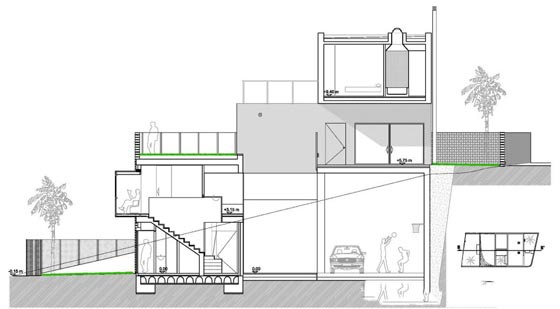

什么是剖面圖?
1：剖面圖又稱剖切圖，是通過對有關的圖形，按照一定剖切方向所展示的內部構造圖例;
2：剖面圖是假想用一個剖切平面將物體剖開，移去介于觀察者和剖切平面之間的部分，對于剩余的部分向投影面所做的正投影圖。

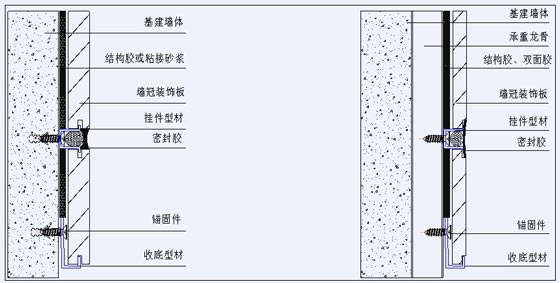

什么是節點圖？
節點圖，是兩個以上裝飾面的匯交點，是把在整圖當中無法表示清楚的某一個部分，單獨拿出來表現其具體構造的，一種表明建筑構造細部的圖。

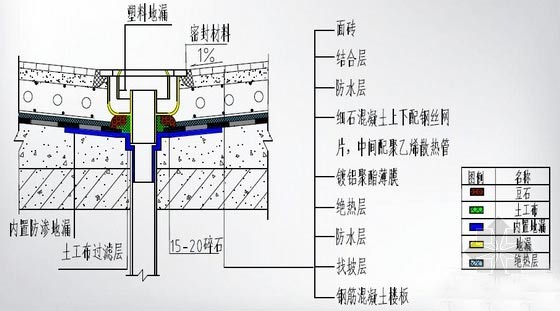

什么是大樣圖？
1：大樣圖相對節點圖更為細部化，也就是放節點圖所無法表達的內容，以表達的更清楚;
2：大樣圖是指針對某一特定區域進行特殊性放大標注，較詳細的表示出來。
溫馨提示
在文章的最后為大家總結，立面是建筑的一個面;剖面圖是剖到哪，就畫那的立面;節點圖是一個的東西詳細結構圖紙;大樣圖和節點圖一樣，不同的是大樣圖要標注使用材料。
